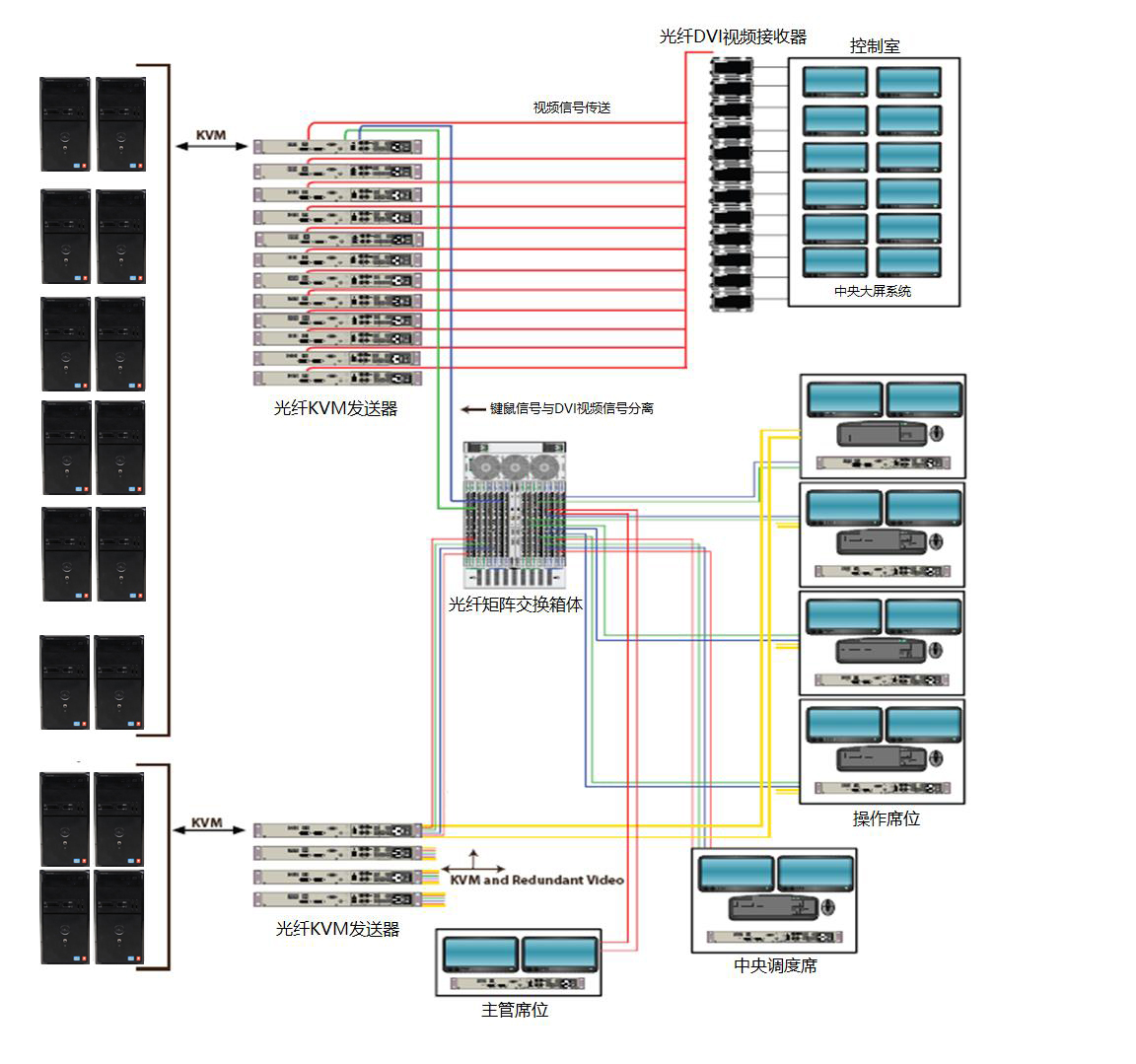

DFX光纖矩陣箱體是專為業務指揮與控制中心設計的視音頻與KVM信號光纖延長方案的核心部件?？刂浦行囊曇纛l與KVM信號光纖延長方案由接收器、發送器、和矩陣箱體組成，使用多模或單模光纖傳送視音頻與計算機外設信號。分別連接收發器與接收器的光纖簇匯聚到DFX矩陣箱體，整個系統形成一個星型網絡。操作指令通過接收器經KVM光纖鏈路或通過管理軟件經DFX矩陣箱體的管理接口下達，DFX矩陣箱體完成指令請求的發送器與接收器間光纖鏈路連通或切換。

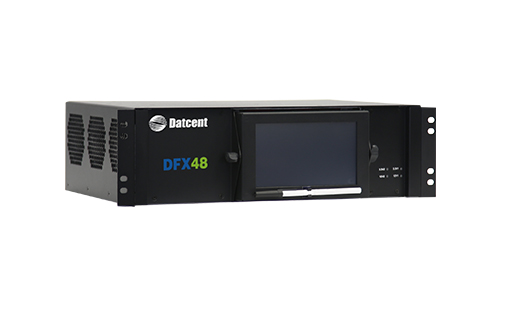

  • DFX 48正面

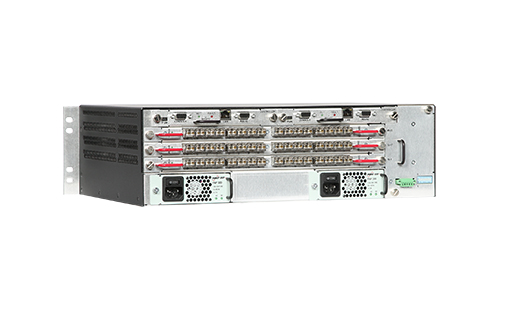

  • DFX 48反面

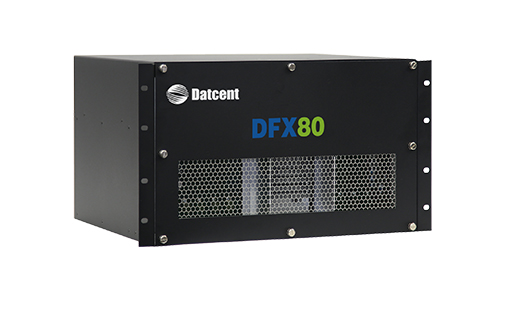

  • DFX 80正面

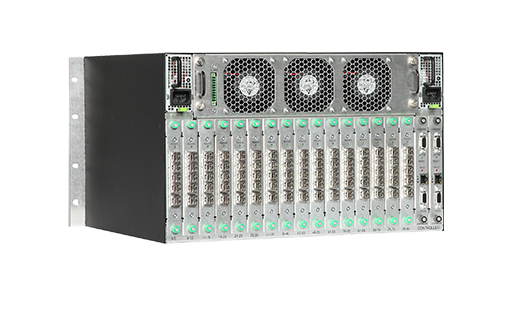

  • DFX 80反面

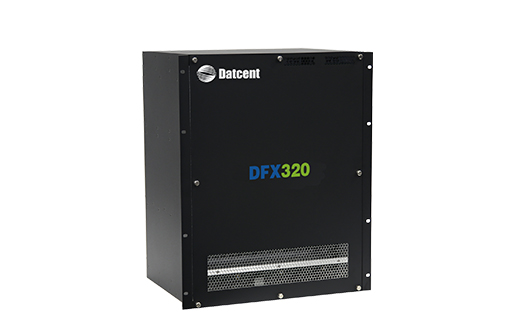

  • DFX 320正面

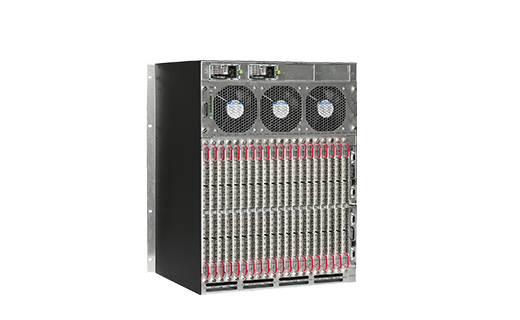

  • DFX 320反面

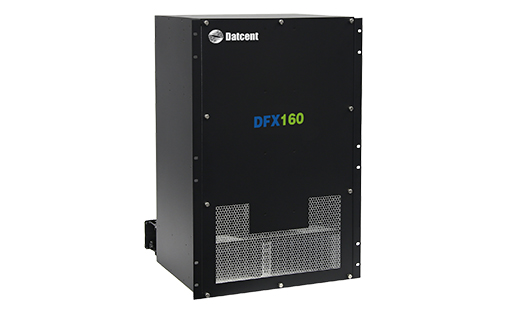

  • DFX 160正面

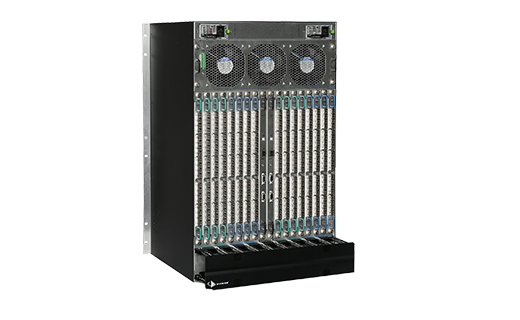

  • DFX 160反面

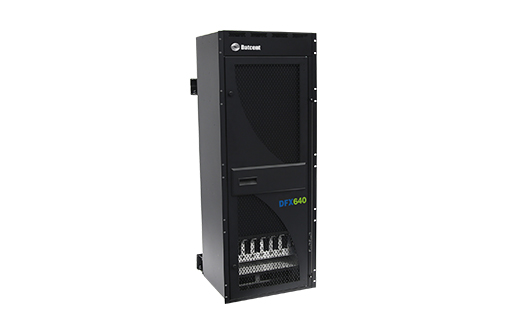

  • DFX 640正面

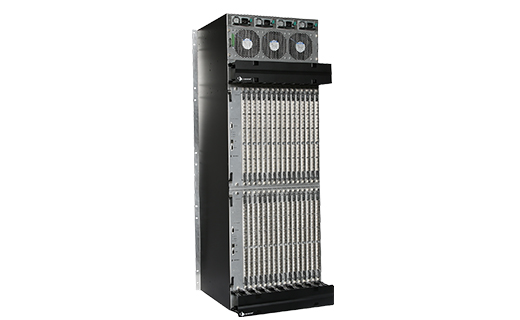

  • DFX 640反面

上一個 下一個
  • 模塊化設計，按需進行擴展
  • 端口帶寬可達6.25Gbps，支持無壓縮視頻傳送
  • KVM + USB2.0信號傳送
  • 支持多種視頻格式
  • 時鐘調整技術保持信號完整性
  • 可選多?；騿文９饫w
  • 無阻塞架構設計，支持全路并發
  • 傳送距離（單模）最大可達80km
  • 平均無故障工作時間（MTBF）超過100000小時
  • 支持熱插拔，控制卡、數據卡、電源模塊、風扇模塊、光纖模塊等
  • 冗余模塊設計，控制卡、電源模塊
  • 系統管理能力包括完全路由的控制與管理
  • 光纖延長系統冗余設計

規格參數 說明
最大光纖端口（對）數 48～640
單向傳輸 48×48
80×80
160×160
320×320
640×640
雙向傳輸 24×24
40×40
160×160
320×320
觸控屏 可選
擴展步長 單IO卡5對光口
單IO卡16對光口
單IO卡20對光口
光傳輸波長 多模：850nm
單模：1310nm
支持CWDM和DWDM
電源 100-240VAC，47-63HZ
端口最大速率 6.25Gbps
背板最大速率 300Gbps～4000Gbps
工作環境 溫度：0-50℃
濕度：5-95%相對濕度，非冷凝
最大功耗 80W～2400W
重量 9.07kg～59.87kg
